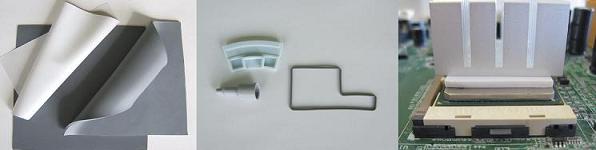

熱伝導材

Miyatrom-TC(ミヤトロンTC)シリーズ

特徴
  1. モジュール・各種部材の放熱、均熱、熱拡散を目的とした熱伝導材です。
  2. 熱伝導性を有した無機物をシリコーンゴムに均一に分散させた可撓性(柔軟性)シート部材です。
  3. 熱伝導性・ゴム硬度別に5バージョンを用意しています。
  4. 各種環境対応性(RoHS/JGPSSI/REACH/Pb・Sフリー)に対応しています。
  5. 各種フィルムや両面テープ等の付加など後加工が可能です。
  6. シート表面粘着性、コンタミ防止を目的として特殊フッ素系コーティング処理をご用意しています。
タイプ別特性
1.Miyatrom-TC00
  • 凸凹面の追従性、密着性を考慮した超低硬度材です。
  • セルフボンディング機能(表面粘着性)があり、ダンピング性にも優れています
  • 熱伝導性:1.3W/m・K
2.Miyatrom-TC05
  • 表面粘着性を有するため、固定化が簡単です。
  • 取り扱い作業性を考慮した低硬度材です。
  • 熱伝導性:1.0W/m・K
3.Miyatrom-TC60
  • 低コスト化のため、添加フィラーを選定した熱伝導材です。
  • 対応シート厚は0.2mm〜ご用意しています。
  • 各種形状への成形加工が可能です。
  • 熱伝導性:1.0W/m・K
4.Miyatrom-TC70
  • Miyatrom-TC60より熱伝導性を向上させた材料です。
  • 熱伝導性:1.5W/m・K
5.Miyatrom-TC90
  • Miyatrom-TCシリーズで最も高い熱伝導性を有しています。
  • 熱伝導性:4W/m・K
使用例
  1. アルミ基板(LED実装等)の放熱
  2. 各種熱発生回路基板の熱拡散
  3. パワー系(トランス・インバーター・コンバーター・レギュレーター)とIC(TFT)混在基板等の均熱
  4. 高速処理ICの放熱
  5. 各種放熱ブロックの接触安定化

放射線シールド材

Miyatrom-R(ミヤトロンR)シリーズ

特徴
  1. 電磁波の内、放射線のシールドを目的に開発した鉛代替材料です。
  2. 放射線に対し、シールド性のある金属(化合物)を特殊ゴムに均一分散させた可撓性(柔軟性)のあるシート状部材です。
  3. シールド性能・ゴム部性別に4タイプをご用意しています。
  4. 各種環境対応性(RoHS/JGPSSI/REACH/Pb・Sフリー)に対応しています。
  5. 各種フィルムや両面テープ等の付加など後加工が可能です。
タイプ別特性
1.Miyatrom-RA
  • シリーズ中、最も汎用的でシーズナブルな製品です。
  • 柔軟性が高く絶縁特性にも優れた製品です。
  • 基本色が白色系であるため、任意の色調に対応できます。(パステル色調)
  • シートの厚みは0.25mmより対応します。
2.Miyatrom-RE
  • 特殊金属酸化物を配合した製品です。
  • 標準色はダークホワイトですが色調変更が可能です。
  • シートの厚みは0.25mmより対応します。
3.Miyatrom-RU
  • 鉛当量値と比重のバランスがとれた放射線シールド材です。
  • 色調はダークグレイ色のみとなります。
  • シートの厚みは0.5mmより対応します。
4.Miyatrom-RL
  • 最も鉛当量値が高く(鉛の90%以上)、比重が鉛の75%(実質83%)である鉛代替材です。
  • 耐熱性、耐薬品性(耐酸、耐アルカリ、耐アミン等)等に優れた製品です。
  • 色調はダークグレイ色のみとなります。
  • シートの厚みは0.5mmより対応します。
使用例
  1. 放射線(γ線、x線)のシールディング(鉛代替用途:医療・産業用機器/被爆防止用防護衣等)
  2. 放射線・紫外線からの電子部品(ASIC/TFT/Memory)の保護
  3. 放射線等の拡散・乱反射防止
  4. 各種環境規則・指令・規制等による鉛(含化合物)からの代替
  5. 一般遮音材料として、他の物質への付加・貼り付けなどの利用

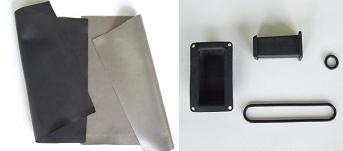

電磁波シールド・吸収材

Miyatrom-SA(ミヤトロンSA)シリーズ

特徴
  1. 可撓性を有した電磁波シールド・吸収材です。
  2. 電磁波(ミリ波・マイクロ波・ラジオ波)に対し、シールド製・吸収性のある特殊カーボン並びに軟磁性体をゴム材料に均一分散させた材料です。
  3. シート状も含め、2D・3Dの構造体に成形可能です。
  4. 各種環境対応性(RoHS/JGPSSI/REACH)に対応しています。
  5. 各種フィルムや両面テープ等の付加など後加工が可能です。
  6. 絶縁性・滑り性を確保する目的にての、特殊フッ素系樹脂コーティング付加が可能です。
タイプ別特性
1.Miyatrom-SAC
  • 特殊カーボンをゴム材料に均一分散させた部材です。
  • ゴム材料は2重(有機ゴム系・シリコーンゴム系)の選択が可能です。
  • 特に、近傍界の電界に対するシールド性・吸収性が極めて高い製品です。
2.Miyatrom-SAM
  • 軟磁性材料(パーマロイ、ソフトフェライト等)をゴム系材料に均一分散させた電磁波吸収材です。
  • 特に、磁界に対してシールド性・吸収性に優れています。
3.Miyatrom-SAL
  • Miyatrom-SAC/SAMがラミネートされ、一体成形された複合シート部材です。
  • カーボン系並びに磁性材料両者の特性を有しているため、電界/磁界シールド・吸収性に優れています。
  • 広帯域に対して、電磁波減衰性能を有しています。
4.Miyatrom-SAG/N
  • シリコーンゴムに特殊金属系導電フィラーを分散させた導電材です。
    (比抵抗:〜×10-4:コントロール可)
  • 特に、低周波側の電界シールド特性を向上させた部材(EMI対策)です。
使用例
  1. 携帯電話、PDA等の通信端末における近傍界電磁波の減衰用
  2. インバーター等からの発生する電磁波の漏れ、飛散防止
  3. 医療機器等のEMI対策(近傍界・遠方界)
  4. 間接充電器(電磁誘導等)の電磁波シールド用
  5. アナログ・デジタル回路間の電磁界シールド用

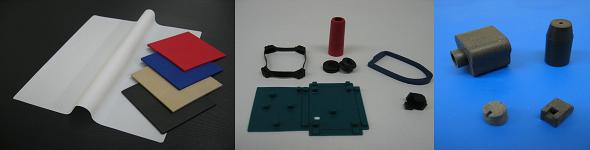

振動吸収エラストマー

Miyafreq(ミヤフリーク)シリーズ

特徴
  1. 振動吸収性能は極めて優れています。(tanδは業界トップレベルであり、温度依存性が小さい)
  2. 衝撃緩衝性、制振性の両方の特性に優れています。
  3. 多彩なバリエーション(標準・高衝撃緩衝・難燃・耐熱・耐油・耐磨耗仕様)を有しています。
  4. シートを含め、あらゆる形状に成形加工が出来ます。
  5. 吸音特性に優れた発泡加工も可能です。
  6. 遮音特性(共振点移動)を付加すべく、高比重仕様のGグレードをご用意しています。
  7. 各種環境対応性(シロキサンフリー/RoHS/脱ガス/REACH)に対応しています。
  8. 各種フィルムや両面テープ等の付加など後加工が可能です。
タイプ別特性
1.Miyafreq-ST
  • Miyafreqの標準品で、制振性と衝撃緩衝性を高次元でバランスさせた製品です。
  • シロクサンフリーに対応し、厚み0.15mmからの成形が可能です。
  • ソリッド成形品に加え、吸音性に優れた発泡成形(ガス発泡及びバルーン発泡)が出来ます。
  • 任意の色調対応が可能です。(但しパステル色調)
2.Miyafreq-AR
  • 高い振動吸収能力を有し耐磨耗性に優れた製品です(汎用EPTの5倍以上)。
  • ゴム系では初めて半透明タイプの振動吸収を実現しています。
3.Miyafreq-GA/GU
  • Miyafreq-ST材をベースとし、これに高比重金属を均一分散させた製品です。
  • 遮音特性並びに放射線シールド特性を有した振動吸収材です。
  • シートの厚みは0.5mmより対応します。
4.ABA−ST/EX
  • 特殊ポリマーをベースにした耐油・耐熱仕様タイプの振動吸収材です。
  • 特にEXは更に耐薬品性・難燃性を付加した高機能製品です。
使用例
  1. 携帯機器落下時の衝撃緩衝や保護(ノートパソコン、携帯電話、デジカメ、ムービー、PDA、他)
  2. 振動防止(含静音化)(デジカメ、ムービー等のモーター、ソレノイドバルブ、他)
  3. 消音対策(物質伝播音:各種モーター、他 空気伝播音:携帯機器のマイクホルダー、他)
  4. 遮音対策(共振点移動−高比重材の仕様)−電磁波(x線、UV光)シールド
